Catene a rulli: quali sono gli indicatori di usura?

Le catene a rulli, come metodo di trasmissione della potenza meccanica, e come ogni sistema meccanico, sono soggette ad usura nel tempo e con l’uso continuato. Quanto si usura dipende da una serie di fattori, tra cui se la catena è adeguatamente lubrificata e la quantità di carico, tra le altre cose.

Allora come si fa a sapere se una catena a rulli ha un’usura significativa e cos’è un’usura eccessiva? Il miglior indicatore di usura è l’allungamento della catena, che in realtà indica quanta usura si è verificata sui perni e sui rulli della catena.

LEGGI  Ingranaggi: cos'è la velocità della linea del passo e perché è importante?

Le catene a rulli alla fine si usurano a tal punto da richiedere la sostituzione. Un benchmark tipico per questo è da 1,5 a 2% (da 12,180 pollici / piedi a 12,240 pollici / piedi) di allungamento. Le catene possono funzionare fino a raggiungere il 3% di allungamento, ma a quel punto sono maggiormente a rischio di prestazioni non ottimali. Ad esempio, quando le catene si consumano nel tempo, il passo aumenta, rendendole più flessibili e cedevoli, il che può aggiungere instabilità sotto forma di gioco nel sistema.

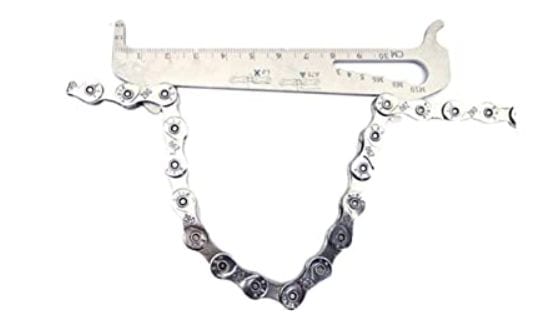

L’indicatore di usura della catena indica agli utenti se la catena è ok (nessun allungamento), se è parzialmente allungata ma ancora utilizzabile (0,7%), o se la catena deve essere sostituita (1,5%).

Un modo semplice ed efficace per misurare l’usura della catena è utilizzare un indicatore di usura della catena.

LEGGI  Trasmissioni a ingranaggi, come evitare guasti e tempi di fermo



Fondamentalmente, questo è un tipo di strumento che misura l’usura della catena in funzione dello spazio tra due rulli. Il modo in cui lo si utilizza è inserire l’utensile (l’indicatore o il calibro di usura della catena) nello spazio tra due rulli. Ma prima dovrai conoscere la dimensione ANSI della catena che stai utilizzando per ottenere una lettura corretta.

LEGGI  Differenze tra trasmissione ad ingranaggi e trasmissione a cinghia

Se lo strumento si ferma alla dimensione ANSI e non scivola, la catena è ancora buona per essere utilizzata. Se, tuttavia, l’utensile supera quel punto e si sposta verso la dimensione successiva più grande, questo è un segno che la catena a rulli si è allungata oltre il suo livello normale e deve essere sostituita.
