suffissi cuscinetto

Codici e suffissi dei cuscinetti

I dati dei cuscinetti non dovrebbero essere un puzzle, eppure ogni cuscinetto ha le proprie caratteristiche e spesso è difficile capire se si sta acquistando il cuscinetto giusto.

Qui ti spiegheremo alcuni dei più comuni suffissi dei cuscinetti in commercio e alla fine della lettura siamo sicuri che ti avremo aiutato a capire meglio quale cuscinetto scegliere e quello che all’inizio poteva sembrare solo un mucchio di numeri stampati sul bordo del tuo cuscinetto.

Partiamo dalle basi.

Cosa sono i suffissi affianco ai codici identificativi del cuscinetto?

I suffissi sono usati per identificare disegni o varianti che differiscono in qualche modo dal design originale, o che differiscono dal design standard attuale, ogni fabbrica di cuscinetti ha il proprio suffisso e questo crea ovviamente un po’ di confusione.

LEGGI  Nomenclatura dei cuscinetti TIMKEN

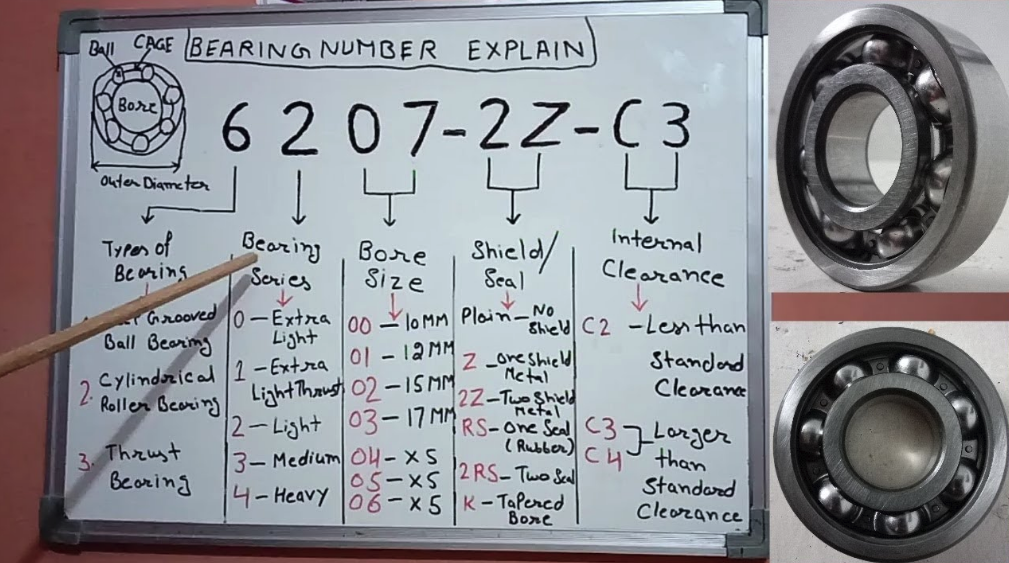

Quali sono i suffissi più comunemente usati nei cuscinetti?

Qui trovi elencato l’elenco pressoché completo dei suffissi che potresti trovare scritto sul tuo cuscinetto:

Suffisso RS , LU, DU, RSR, E
Cuscinetto con una guarnizione in gomma
Esempio 6205 LU

Suffisso 2RS, 2RSH, 2RS1, LLU, DDU, 2RSR,
cuscinetto con due guarnizioni in gomma
Esempio 6205 LLU

Suffisso Z, ZR
con uno schermo in metallo
Esempio 6205 ZR

Suffisso 2Z, 2ZR, ZZ
con due schermi in metallo
Esempio 6205 2Z

Suffisso NR
con gola e anello elastico
Esempio 6205 NR

Suffisso Cuscinetto RSNR
con una guarnizione in gomma e scanalatura per anello elastico
Esempio con anello elastico 6205 RSNR

Suffisso 2RSNR, 2RS1NR, 2RSHNR, 2RSRNR, LLUNR, DDUNR
cuscinetto EENR con due guarnizioni in gomma e scanalatura per anello
elastico con anello elastico Esempio 6205 2RS1NR

LEGGI  Cuscinetti in ceramica Vs ibridi

Suffisso 2ZNR, ZZNR
cuscinetto 2ZRNR con due schermi in metallo e scanalatura per anello elastico con anello
elastico Esempio 6205 2ZNR

Suffisso ZNR
Cuscinetto ZNR con uno schermo in metallo e scanalatura per anello elastico con anello
elastico Esempio 6205 ZNR

Suffisso M, MA, MB, ML, MP
cuscinetto con gabbia in ottone
Esempio 6318 MA

Suffisso ETN9, TNH, TN, ETVP2, TN9, ETVP, TVP, ECP, E.G15, ET, ETN, ET2X
Cuscinetto con gabbia in plastica polimerica
Esempio N205 ETN9

Suffisso C2
cuscinetto con gioco interno inferiore al normale
Esempio 6205 C2

Suffisso C3, J30, F4
con gioco interno maggiore del normale
Esempio 6205 C3

Suffisso Cuscinetto C4
con gioco interno maggiore di C3
Esempio 6205 C4

LEGGI  Selezione di alberi per cuscinetti lineari: due cose che devi sapere

Suffisso C5
cuscinetto con gioco interno maggiore di C4
Esempio 6205 C5

Suffisso Cuscinetto GJN
con grasso ad alta temperatura da -30 a +150 ° C
Esempio 6205 GJN

Suffisso HT
con grasso ad alta temperatura -40 a +150 ° C
Esempio 6205 HT

Suffisso Cuscinetto WT
con grasso ad alta temperatura – Da 40 a +160 ° C
Esempio 6205 WT

Suffisso VL0241
cuscinetto con superficie esterna rivestita in ossido di alluminio dell’anello esterno per resistenza elettrica fino a 1000 V DC
Esempio 6317 MC3VL0241

Suffisso VL2071
cuscinetto con superficie esterna rivestita in ossido di alluminio dell’anello interno per resistenza elettrica fino a 1000 V DC
Esempio 6324 C3VL2071
