Come si calcola il diametro del cuscinetto dalla sigla?

La maggior parte dei produttori di cuscinetti segue il sistema di designazione ISO-15. Con esso, è possibile calcolare la dimensione e la larghezza interne ed esterne dalle ultime 4 cifre del numero di designazione.

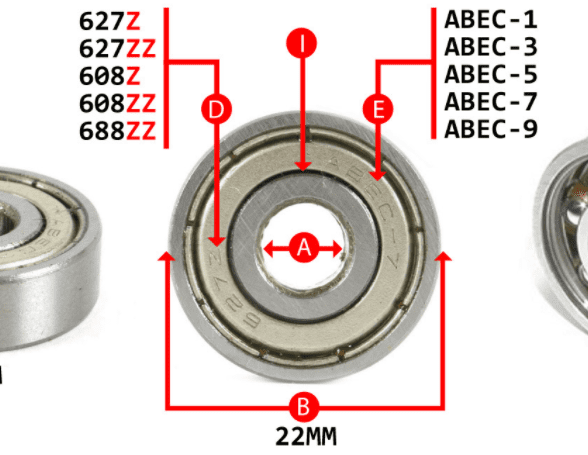

misure cuscinetti come trovarle

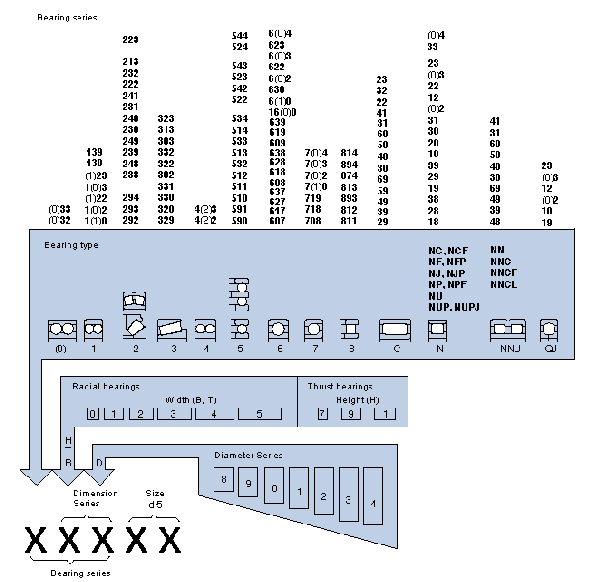

Denominazioni di base per cuscinetti

In breve:

  1. Calcola il diametro interno d, in mm, moltiplicando le ultime 2 cifre per 5: 60210 → 10 → d = 50mm (ci sono eccezioni per 01, 02, 03).
  2. Trova il moltiplicatore di serie del diametro del cuscinetto, f0, dal numero di serie del diametro, che è la terza cifra del codice: 60210 → 2 → fD = 1,48.
  3. Il diametro esterno, D, in mm è dato da D = d + fD * d ^ 0.9 per cuscinetti radiali, quindi 60210 → D = 100.042 → D = 100mm. Il che è sbagliato in qualche modo perché in tutti i cataloghi D = 90mm per questo cuscinetto particolare.
