Nomenclatura dei cuscinetti a rulli cilindrici TIMKEN

Nomenclatura dei cuscinetti TIMKEN

La guida alla nomenclatura dei cuscinetti TIMKEN che troverete in questo articolo include i cuscinetti a rulli conici TIMKEN, quelli a sfera a gola profonda, i cuscinetti a sfera di contatto angolare, i cuscinetti di super precisione, a rullo cilindrici, il rulli sferici, reggispinta.

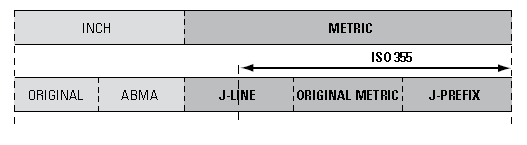

Nomenclatura dei cuscinetti a rulli conici Timken

Nomenclatura dei cuscinetti a rulli conici Timken
I sistemi di numerazione dei pezzi per cuscinetti radiali a una corona di rulli conici (tipo TS) sono riconosciuti a livello internazionale. Sono stati sviluppati numerosi sistemi di numerazione delle parti che possono essere classificati in base a sistemi metrici o pollici. Ai cuscinetti del sistema in pollici vengono normalmente assegnati numeri di parte individuali per l’anello interno e per l’anello esterno, mentre ai cuscinetti ISO (metrici) viene assegnato un numero di parte univoco per l’intero gruppo di cuscinetti, che include sia l’anello interno che quello esterno.

In tutti i sistemi di numerazione delle parti, il termine serie di cuscinetti viene utilizzato per descrivere i cuscinetti con la stessa geometria interna di base (ad es. Dimensioni del rullo, anello interno e angoli dell’anello esterno). Qualsiasi anello interno (incluso il set di rulli) può essere abbinato a qualsiasi anello esterno della stessa serie purché venga utilizzato lo stesso tipo di cuscinetto.

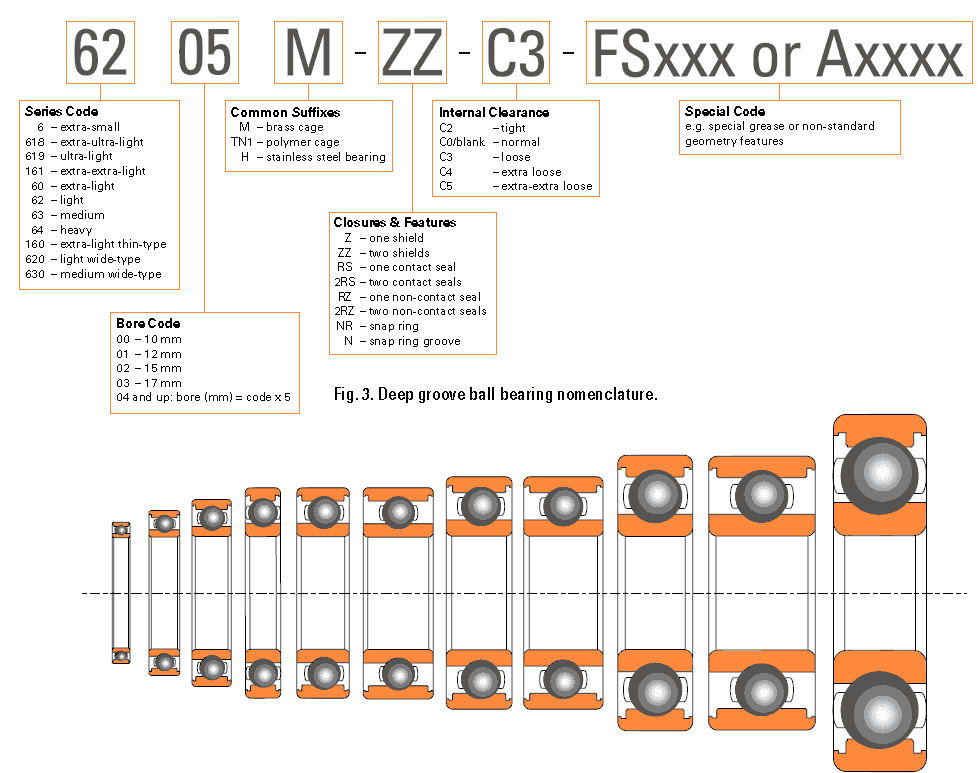

Nomenclatura dei cuscinetti radiali a sfere di Timken

Nomenclatura dei cuscinetti radiali a sfere di Timken
Catalogo prodotti TIMKEN

Codice serie

  • 6: extra piccolo
  • 618: ultra leggero
  • 619: ultra leggero
  • 161: luce extra extra
  • 60: extra leggero
  • 62: leggero
  • 63: medio
  • 64: pesante
  • 160: tipo extra leggero sottile
  • 620: tipo largo chiaro
  • 630: tipo medio largo

Codice foro

  • 00: 10mm
  • 01: 12mm
  • 02: 15mm
  • 03: 17mm
  • 04 e versioni successive: foro (mm) = codice x 5

Suffissi comuni

  • M: gabbia in ottone
  • TN1: gabbia polimerica
  • H: cuscinetto in acciaio inossidabile

Chiusure e caratteristiche

  • Z: uno scudo
  • ZZ: due scudi
  • RS: un sigillo a contatto
  • 2RS: due sigilli a contatto
  • RZ: un sigillo senza contatto
  • 2RZ: due sigilli senza contatto
  • NR: anello elastico
  • N: scanalatura per anello elastico

Liquidazione interna

  • C2: stretto
  • C0 / vuoto: normale
  • C3: sciolto
  • C4: extra sciolto
  • C5: extra extra extra sciolto

Codice speciale

ad es. grasso speciale o caratteristiche geometriche non standard

Nomenclatura dei cuscinetti a sfere a contatto obliquo TIMKEN

prefissi

  • A: acciaio inossidabile
  • F: anello esterno flangiato
  • H: vestibilità aderente
  • J: vestibilità interna extra allentata
  • JJ: vestibilità interna extra extra allentata
  • L: autoallineante interno
  • M: precisione ABEC 3
  • P: vestibilità ampia
  • R: vestibilità normale
  • S: tipo di dimensione in pollici extra piccolo
  • T: vestibilità attillata
  • V: precisione ABEC 5
  • W: fila singola di tipo largo (stessa larghezza interna ed esterna)
  • WIR: a fila singola, solo interno ampio

Numeri: serie di tipi base

  • S1: 3, 5, 7, ecc., Pollici a fila singola, extra piccolo
  • 30: metrica a riga singola, extra piccola
  • 100: a fila singola, molto grande
  • 200: a fila singola, leggero
  • 300: a fila singola, medio
  • 5200: a due file, leggero
  • 5300: a due file, medio
  • 7200: fila singola, contatto angolare, luce
  • 7300: fila singola, contatto angolare, medio
  • 7400: fila singola, contatto angolare, pesante
  • 9100: a fila singola, ultraleggero
  • 9300: a fila singola, ultraleggero
  • XLS: dimensione in pollici, tipo Conrad
LEGGI  Come si calcola il diametro del cuscinetto dalla sigla?

Alesatura

  • 04 e versioni successive: moltiplicare gli ultimi due numeri per cinque per annoiarsi in millimetri
  • 00: 10mm
  • 01: 12mm
  • 02: 15mm
  • 03: 17mm

suffissi

  • C1, C2, C3, ecc .: codice di fabbricazione – solo per uso Timken®
  • FT: complemento palla completa
  • K: Conrad, tipo di slot non riempitivo
  • W: capacità massima, tipo di slot di riempimento
  • WI: contatto angolare, esterno a spalla bassa
  • WO: contatto angolare, interno a spalla bassa
  • WN: contatto angolare, spalla bassa, interno ed esterno

Caratteristiche aggiuntive

  • B: diametro esterno sferico
  • BR: fermo in fusione di bronzo
  • D: uno scudo
  • DD: due scudi
  • G: Wireloc (anello elastico)
  • L: un sigillo meccanico
  • LL: due sigilli meccanici
  • MBR: fermo in bronzo lavorato
  • P: un sigillo
  • PP: due sigilli
  • PP2, 3, 4, ecc .: Sigilli tripli se la lettera del prefisso è W (esempio: W208PPB5)
  • R: una guarnizione di gomma da terra
  • RR: due guarnizioni di gomma da terra
  • S: autoallineante esterno
  • SMBR: fermo in ferro silicio bronzo
  • T: un sigillo in feltro
  • TT: due sigilli in feltro

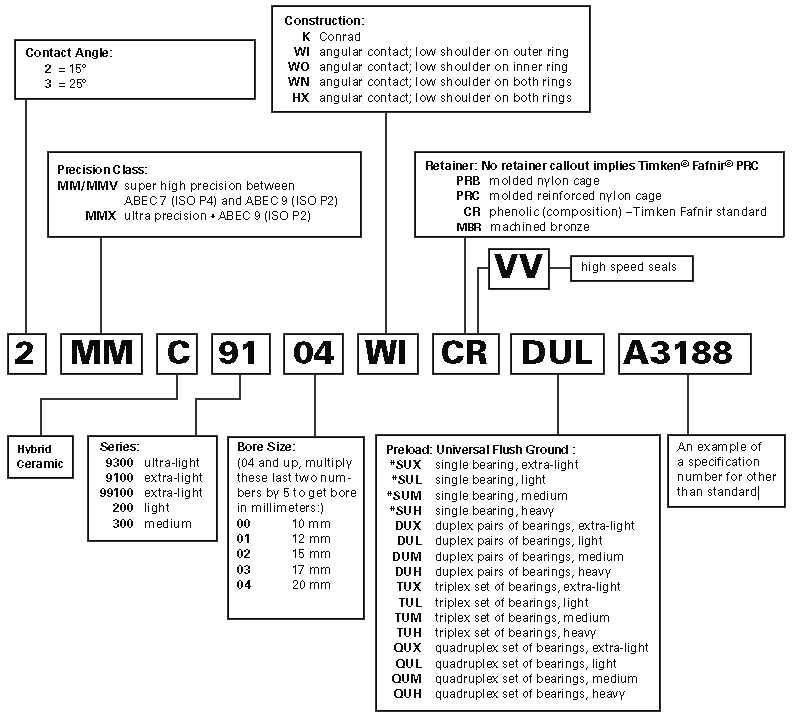

Nomenclatura dei cuscinetti a sfere di precisione super TIMKEN

Contatto angolare

Nomenclatura dei cuscinetti a sfere di precisione super TIMKEN

Angolo di contatto

  • 2 = 15 °
  • 3 = 25 °

Classe di precisione

  • MM / MMV: altissima precisione tra ABEC 7 (ISO P4) e ABEC 9 (ISO P2)
  • MMX: ultra precisione ABEC 9 (ISO P2)

C: ceramica ibrida

Serie

  • 9300: ultra leggero
  • 9100: extra leggero
  • 99100: extra leggero
  • 200: leggero
  • 300: medio

Costruzione

  • K: Conrad
  • WI: contatto angolare; spalla bassa sull’anello esterno
  • WO: contatto angolare; spalla bassa sull’anello interno
  • WN: contatto angolare; spalla bassa su entrambi gli anelli
  • HX: contatto angolare; spalla bassa su entrambi gli anelli

servitore

  • Nessun richiamo del fermo implica Timken® Fafnir® PRC
  • PRB: gabbia in nylon stampato
  • RPC: gabbia di nylon rinforzata modellata
  • CR: fenolico (composizione) – Standard di Timken Fafnir
  • MBR: bronzo lavorato
  • VV: guarnizioni ad alta velocità

Precarico: Universal Flush Ground

  • * SUX: cuscinetto singolo, ultraleggero
  • * SUL: cuscinetto singolo, leggero
  • * SOMMA: cuscinetto singolo, medio
  • * SUH: cuscinetto singolo, pesante
  • DUX: coppie duplex di cuscinetti, ultraleggero
  • DUL: coppia di cuscinetti duplex, leggera
  • DUM: coppie di cuscinetti duplex, medie
  • DUH: coppie di cuscinetti duplex, pesanti
  • TUX: set di cuscinetti triplex, ultraleggero
  • TUL: set triplex di cuscinetti, leggero
  • TUM: set di cuscinetti triplex, medio
  • TUH: set di cuscinetti triplex, pesante
  • QUX: set quadruplex di cuscinetti, ultraleggero
  • QUL: set quadruplex di cuscinetti, leggero
  • QUM: set di cuscinetti quadruplex, medio
  • QUH: set di cuscinetti quadruplex, pesante
LEGGI  Differenza tra capacità di carico dinamico e statico

A3188: un esempio di un numero di specifica diverso da quello standard

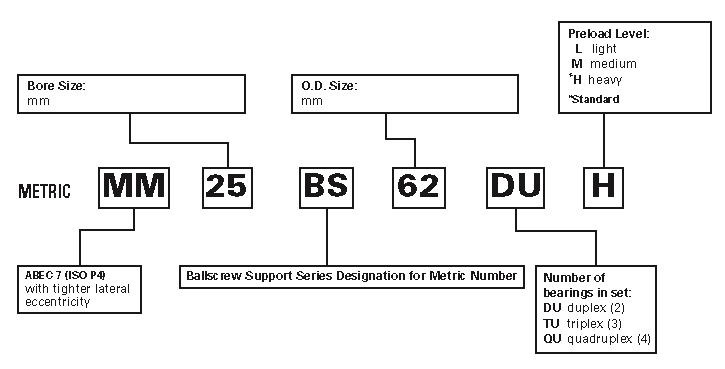

Cuscinetti a sfere di alta precisione Timken – Cuscinetti per viti a ricircolo di sfere

Cuscinetti a sfere di alta precisione Timken - Cuscinetti per viti a ricircolo di sfere



  • MM: ABEC 7 (ISO P4) con eccentricità laterale più stretta
  • BS: Designazione della serie di supporto a vite a sfere per numero metrico
  • Numero di beearings in set
    DU duplex (2)
    TU triplex (3)
    QU quadruplex (4)
  • Precarico Livello
    L leggero
    M medio
    * H pesante

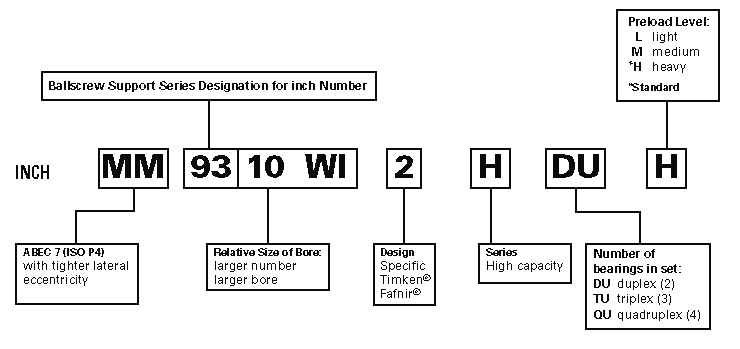

  • MM: ABEC 7 (ISO P4) con eccentricità laterale più stretta
  • Designazione della serie di supporto a vite a sfere per numero in pollici
  • Dimensione relativa del foro:
    numero
    maggiore foro più grande
  • Design: Timken® Fafnir® specifico
  • Serie: alta capacità
  • Numero di cuscinetti nel set:
    DU duplex (2)
    TU triplex (3)
    QU quadruplex (4)
  • Livello di precarico:
    L leggero
    M medio
    * H pesante

Nomenclatura dei cuscinetti a rulli cilindrici TIMKEN

Stili di cuscinetti a rulli cilindrici standard metrici / pollici

La nomenclatura dei cuscinetti cilindrici TIMKEN si basa sulle designazioni ISO standard.

Nomenclatura dei cuscinetti a rulli cilindrici TIMKEN
Catalogo: cuscinetti a rulli cilindrici TIMKEN

Serie dimensionale
Larghezza Serie + Diametro Serie
10 = larghezza serie 1; diametro serie 0 (serie dimensionale 10)
2 = larghezza serie 0; diametro serie 2 (serie dimensionale 02)
22 = larghezza serie 2; diametro serie 2 (serie dimensionale 22)
3 = larghezza serie 0; diametro serie 3 (serie dimensionale 03)
23 = larghezza serie 2; diametro serie 3 (serie dimensionale 23)

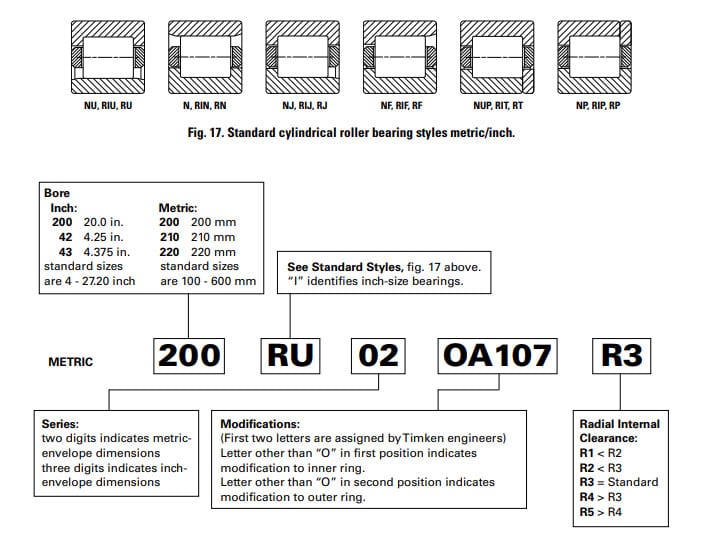

Nomenclatura dei cuscinetti radiali a rulli cilindrici ABMA

Nomenclatura dei cuscinetti radiali a rulli cilindrici ABMA



  • Serie:
    due cifre indicano le dimensioni della busta metrica e
    tre cifre indicano le dimensioni della busta
  • Modifiche:
    (le prime due lettere sono assegnate dagli ingegneri Timken) La
    lettera diversa da “O” in prima posizione indica la modifica dell’anello interno.
    La lettera diversa da “O” in seconda posizione indica la modifica dell’anello esterno.
  • Gioco radiale interno:
    R1 <R2
    R2 <R3
    R3 = Standard
    R4> R3
    R5> R4

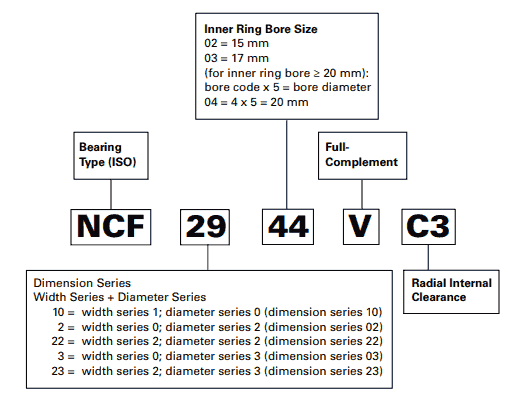

Nomenclatura del cuscinetto a rulli cilindrici a pieno riempimento Timken (NCF)

Nomenclatura del cuscinetto a rulli cilindrici a pieno riempimento Timken (NCF)



Serie dimensioni Serie
larghezza + diametro serie
10 = larghezza serie 1; diametro serie 0 (serie dimensionale 10)
2 = larghezza serie 0; diametro serie 2 (serie dimensionale 02)
22 = larghezza serie 2; diametro serie 2 (serie dimensionale 22)
3 = larghezza serie 0; diametro serie 3 (serie dimensionale 03)
23 = larghezza serie 2; diametro serie 3 (serie dimensionale 23)

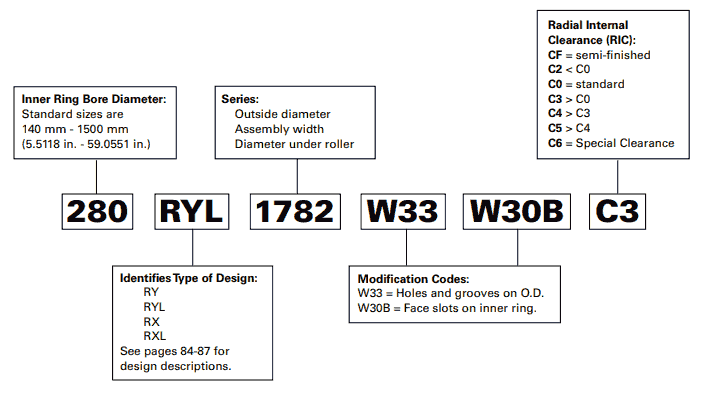

Nomenclatura del cuscinetto a rulli cilindrici a quattro ranghi Timken

Nomenclatura del cuscinetto a rulli cilindrici a quattro ranghi Timken



  • Identifica il tipo di design:
    RY
    RYL
    RX
    RXL
  • Codici di modifica:
    W33 = Fori e scanalature su OD
    W30B = Scanalature frontali sull’anello interno.
  • Gioco interno radiale (RIC):
    CF = semilavorato
    C2 <C0
    C0 = standard
    C3> C0
    C4> C3
    C5> C4
    C6 = Gioco speciale
LEGGI  Selezione di alberi per cuscinetti lineari: due cose che devi sapere

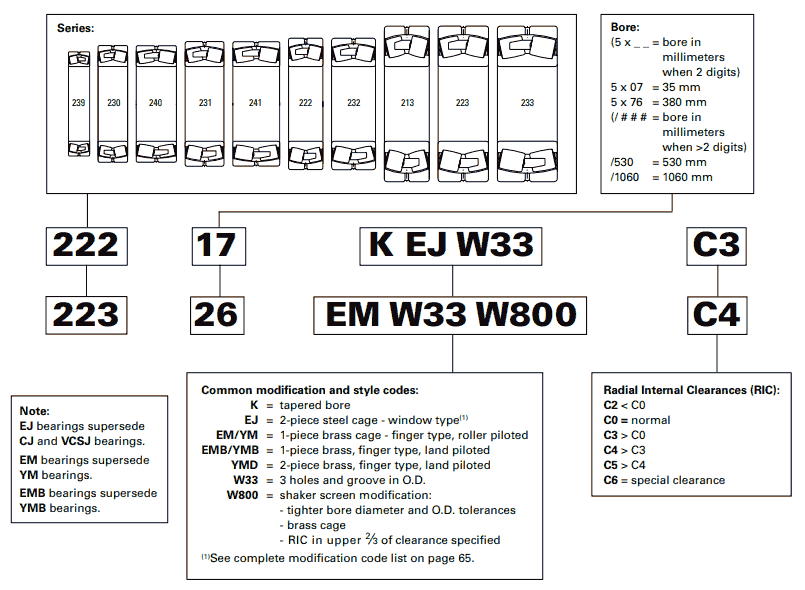

Nomenclatura dei cuscinetti orientabili a rulli TIMKEN

Nomenclatura dei cuscinetti orientabili a rulli TIMKEN



  • Modifiche e codici di stile comuni:
    K = foro conico
    EJ = gabbia in acciaio a 2 pezzi – tipo finestra
    EM / YM = gabbia in ottone a 1 pezzo – tipo a dito,
    EMB / YMB pilotato a rullo = ottone a 1 pezzo, tipo a dito,
    YMD pilotato a terra = Ottone a 2 pezzi, tipo a dito, terra pilotato
    W33 = 3 fori e scanalatura in OD
    W800 = modifica dello schermo dell’agitatore: – diametro del foro più stretto e tolleranze OD – gabbia in ottone – RIC nella parte superiore 2⁄3 del gioco specificato
  • Gioco radiale interno (RIC):
    C2 <C0
    C0 = normale
    C3> C0
    C4> C3
    C5> C4
    C6 = gioco speciale

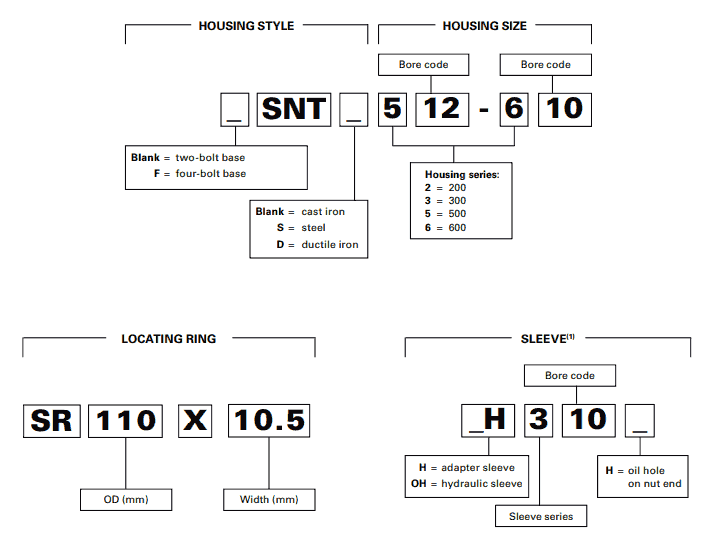

Nomenclatura blocchetti sferici SNK TIMKEN SNT

Nomenclatura blocchetti sferici SNK TIMKEN SNT

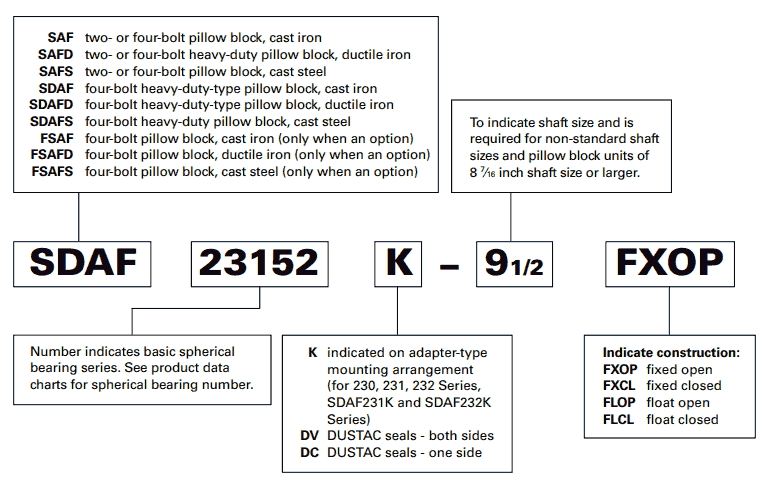

Nomenclatura dei cuscinetti a rulli sferici TIMKEN SAF

Nomenclatura dei cuscinetti a rulli sferici TIMKEN SAF



  • Cuscino SAF a due o quattro bulloni, ghisa
  • Cuscino SAFD a due o quattro bulloni per carichi pesanti, ferro duttile
  • Federa per cuscino a due o quattro bulloni SAFS, acciaio fuso
  • Cuscino SDAF a quattro bulloni per carichi pesanti, in ghisa
  • Fodera per cuscino di tipo pesante a quattro bulloni SDAFD, ferro duttile
  • Portablocco SDAFS a quattro bulloni per carichi pesanti, acciaio fuso
  • FSAF blocco per cuscino a quattro bulloni, ghisa (solo quando un’opzione)
  • FSAFD blocchetto di cuscino a quattro bulloni, ferro duttile (solo quando un’opzione)
  • FSAFS a quattro bulloni, cuscino in acciaio fuso (solo quando un’opzione)

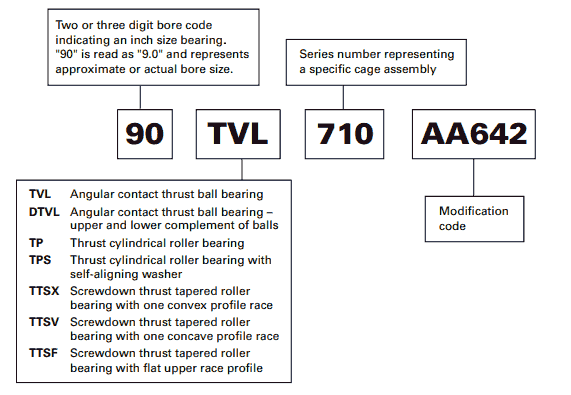

Nomenclatura del cuscinetto reggispinta TIMKEN

Nomenclatura dei cuscinetti a sfere cilindrici e conici a vite di spinta

Nomenclatura del cuscinetto reggispinta TIMKEN



TVL: cuscinetto a sfere di spinta a contatto angolare

DTVL: Cuscinetto a sfere di spinta a contatto angolare – complemento superiore e inferiore di sfere

TP: Cuscinetto a rulli cilindrici di spinta

TPS: cuscinetto a rulli cilindrici di spinta con rondella autoallineante

TTSX: Cuscinetto a rulli conici conica a spinta con una guida a profilo convesso

TTSV: Cuscinetto a rulli affusolato a spinta a vite con una corsa del profilo concava

TTSF: cuscinetto a rulli conici conica a spinta con profilo piatto superiore

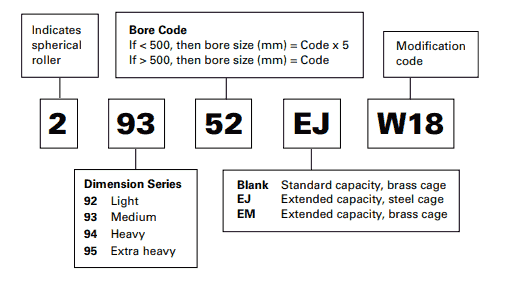

Nomenclatura dei cuscinetti orientabili a rulli di spinta

Nomenclatura dei cuscinetti orientabili a rulli di spinta



  • Dimensione Serie
    92 Leggero
    93 Medio
    94 Pesante
    95 Extra pesante
  • Blank Capacità standard, gabbia in ottone
    EJ Capacità estesa, gabbia in acciaio
    EM Capacità estesa, gabbia in ottone

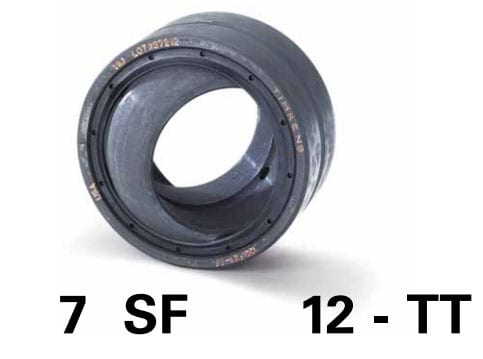

Nomenclatura sferica dei cuscinetti radenti TIMKEN

Nomenclatura sferica dei cuscinetti radenti TIMKEN



  • SF: tipo sferico normale (pollici radiali); anello esterno a frattura singola
  • SFH: tipo normale sferico (pollici radiali); anello esterno a singola frattura, anello interno largo
  • FFS: tipo sferico normale (pollici radiali); anello esterno a doppia frattura
  • SBT: tipo di contatto angolare normale sferico (pollici radiali)
  • Vendo: tipo sferico normale (metrica radiale); anello esterno a frattura singola
  • FSH: tipo sferico normale (metrica radiale); anello esterno a singola frattura, anello interno largo
X
