Sigle dei cuscinetti metrici TIMKEN: tutte le info e le designazioni

Oggi continuiamo il nostro viaggio alla scoperta delle sigle dei cuscinetti a rulli conici dell’azienda americana Timken, se qualche giorno fa vi abbiamo presentato le sigle dei cuscinetti in pollici, oggi entriamo nel dettaglio delle designazioni pensate per i cuscinetti in pollici della Timken:

Codici J-Line

Alcuni numeri di parte ABMA (pollici) sono progettati con dimensioni dell’inviluppo metrico. La lettera del prefisso J viene utilizzata insieme al sistema di numerazione delle parti ABMA per identificare gli anelli interni e gli anelli esterni dimensionati e tollerati in modo metrico. Il prefisso J viene visualizzato prima delle lettere del prefisso ABMA. I cuscinetti J-Line sono indicati come cuscinetti in pollici con foro metrico, diametro esterno e larghezza.Ad esempio: J HM 5 226 49 —

  • J: sistema metrico, designazione del componente
  • HM: prefisso serie
  • 5: Angularlty
  • 226: indicazione serie base
  • 49: Designazione dei componenti
  • —: suffisso di modifica

J-Prefix

Una gamma di cuscinetti metrici originariamente progettata da The Timken Company è stata inclusa anche nel piano ISO 355. Questi cuscinetti Timken sono specificamente orientati all’applicazione e sono progettati per prestazioni ottimali. A seconda dell’applicazione e del tipo di carico, spinta e / o radiale, è possibile selezionare il cuscinetto con angolo e sezione ottimali. Ad esempio, i cuscinetti a pignone hanno un angolo ripido, mentre i cuscinetti per macchine utensili sono generalmente progettati con un angolo basso e una sezione leggera. Questi cuscinetti, come illustrato di seguito, dimostrano questa caratteristica per cuscinetti con foro da 55 mm (2.1654 in.).

LEGGI  Cuscinetti volventi, scelta delle caratteristiche corrette

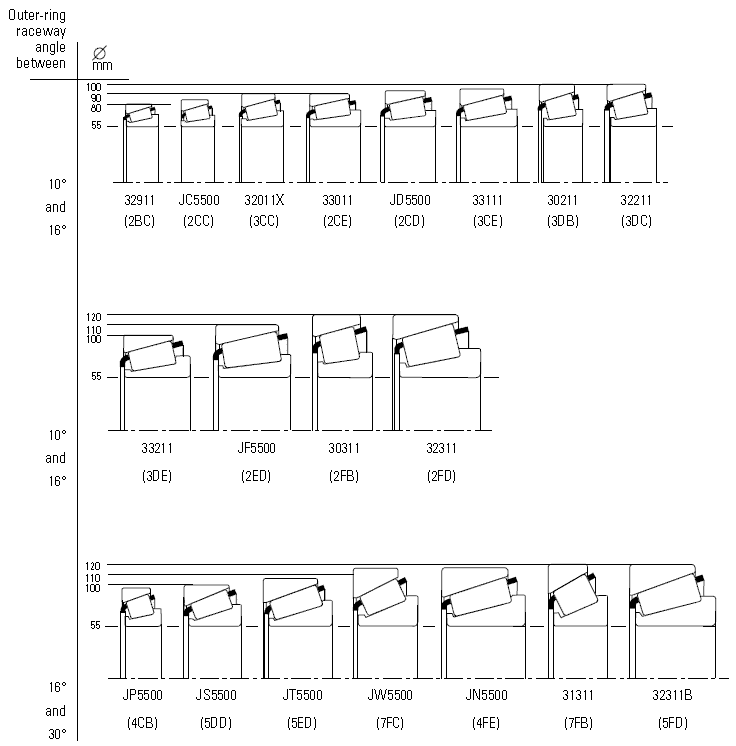

Confronto dei disegni dei cuscinetti metrici per foro da 55 mm (2.1654 in.).

Questi cuscinetti sono inoltre identificati con un prefisso J, che indica un cuscinetto dimensionato e tollerato metrico.

Ad esempio: JP 100 49

  • J: sistema metrico, designazione del componente
  • P: Applicazione
  • 100: diametro del foro dell’anello interno
  • 49: Designazione dei componenti

1, applicazione

Indica il tipo di applicazione:

  • C, D e F = scopo generale
  • N = combinazione di uso generale e pignone
  • P = alta velocità
  • S & T = pignoni
  • W = elevati carichi assiali
LEGGI  Guida alle sigle dei cuscinetti SKF: sufissi, design e varianti

2, foro interno dell’anello

Il diametro metrico del foro dell’anello interno è incluso nella designazione del numero di parte dell’anello interno e degli anelli esterni.

3, designazione dei componenti

Stessa identificazione del sistema di numerazione delle parti ABMA.

Numerazione ISO 355

Poiché le dimensioni indicate dal piano generale ISO 15 non sono risultate ottimali per i cuscinetti a rulli conici, ISO ha introdotto un nuovo sistema di numerazione per cuscinetti a rulli conici in ISO 355. Il sistema di numerazione di ISO 355 utilizza tre campi alfanumerici per definire una serie di dimensioni. Il numero di parte del cuscinetto viene quindi definito aggiungendo il diametro dell’anello interno in mm dopo la serie dimensionale. Sebbene ai numeri di parte della metrica originale sia stata assegnata una nuova designazione nel piano ISO 355, viene ancora utilizzato il numero di parte originale.

LEGGI  Tempi di conservazione per cuscinetti volventi

Ad esempio: T 4 CB 100

  • T: simbolo per cuscinetti a rulli conici
  • 4: designazione serie angolare
  • C: designazione serie diametro
  • B: designazione della serie di larghezza
  • 100: diametro foro cuscinetto (mm)

1, designazione della serie Angolare

Designazione serie angolare un’
Al di sopra di Incl.
1 Riservato per uso futuro
2 10 ° 13 ° 52 ‘
3 13 ° 52 ‘ 15 ° 59 ‘
4 15 ° 59 ‘ 18 ° 55 ‘
5 18 ° 55 ‘ 23 °
6 23 ° 27 °
7 27 ° 30 °

2, designazione serie diametro

designazione in serie del diametro D / d 0.77
al di sopra di incl.
UN Riservato per uso futuro
B 3.4 3.8
C 3.8 4.4
D 4.4 4.7
E 4.7 5
F 5 5.6
sol 5.6 7

3, designazione serie larghezza

designazione della serie di larghezza T / (Dd) 0,95
al di sopra di incl.
UN Riservato per uso futuro
B 0.5 0.68
C 0.68 0.8
D 0.8 0.88
E 0.88 1
